Machine de soufflage de bouteille d'eau pure en plastique 20L

Machine de soufflage de bouteilles d'eau pure en plastique 20L

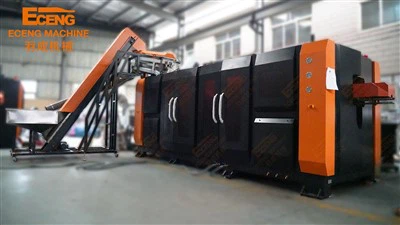

La machine de moulage par soufflage PET Q-20L-1 5 gallon est utilisée pour produire une bouteille PET de 5 gallons qui est maintenant extrêmement demandée sur le marché. Face à une forte demande de bouteilles PET de 5 gallons sur le marché, nous deviendrons certainement la machine idéale pour votre investissement. Toute la procédure est automatique. Il est contrôlé par micro-ordinateur. Afin d'atteindre l'objectif de transport automatique des bouteilles, l'utilisateur doit connecter la bande transporteuse à la machine de moulage par soufflage. Par dispositif de transmission, la machine peut être connectée directement à la machine de remplissage et commencer le remplissage en ligne.

Cette machine de soufflage de bouteilles comprend principalement : un système d'alimentation automatique, un système de chauffage, un système de rails, un système de serrage de moules, un système de soufflage de bouteilles et un système de contrôle.

1. Système d'alimentation automatique

Le système d'alimentation automatique est un système qui fait que les préformes PET se rangent et se déplacent du désordre à la commande. L'élévateur et le redresseur sont utilisés ensemble, et l'élévateur est chargé de soulever les préformes versées au hasard dans la trémie vers le redresseur. Les préformes non ordonnées sont disposées de manière ordonnée dans la goulotte, et la goulotte transporte les préformes à l'entrée du système de division, en attendant la division des préformes.

Le principe de fonctionnement de l'embryon en division est de faire tourner le moteur par le moteur, puis de diviser l'embryon, et le robot serre l'embryon pour envoyer l'embryon dans le siège orbital de l'embryon, entrer dans le four et après que le four est chauffé , il est envoyé vers le moule du système de soufflage et de serrage de la bouteille pour souffler la bouteille jusqu'à ce qu'elle soit formée.

2. Système de chauffage

La fonction du système de chauffage : chauffer la préforme pour obtenir une plasticité propice au traitement sous pression. Le système de chauffage est composé d'un tube de lampe, d'un réflecteur, d'un dispositif de soufflage et d'un dispositif de refroidissement. Une fois le tube de la lampe infrarouge allumé, la préforme est chauffée par la lumière infrarouge lointaine et sa propre chaleur, et l'excès de chaleur dans le four est éliminé lorsque la température est chauffée et le ventilateur d'extraction est utilisé pour maintenir la température constante du four. En même temps, pour maintenir l'équilibre et la circulation de la chaleur du four, maintenez la température extérieure du corps de l'embryon La température de la cavité interne du corps de l'embryon est équilibrée, avec le ventilateur de circulation latéral du four, l'air froid est aspiré pour refroidir l'extérieur du corps de l'embryon afin d'égaliser la température à l'intérieur et à l'extérieur du corps de l'embryon et d'améliorer la qualité de la bouteille finie.

De plus, il est associé à une bande d'eau froide pour garantir que la bouche de la bouteille ne se déforme pas pendant le chauffage, afin de protéger la bouche de la bouteille, d'assurer la précision de la bouche de la bouteille et d'assurer l'effet d'étanchéité de la bouche de la bouteille et le couvercle. Le principe de fonctionnement est que la bande d'eau froide passe à travers l'eau froide, et grâce à l'effet du rayonnement froid et du déflecteur avant de la bande d'eau froide à l'ombrage, elle obtient l'effet de chauffer uniquement le corps de l'embryon sans chauffer la bouche de la bouteille.

3. Système de piste

La piste entraîne le siège chauffant et la tête d'embryon assemblées sur le siège chauffant, et le servomoteur entraîne la chaîne principale pour entraîner le siège chauffant à se déplacer ensemble, et coopère avec le système de rotation pour maintenir la préforme en rotation pendant le mouvement pour obtenir uniforme chauffage. Le but de Wen.

4. Système de serrage du moule

La machine de moulage par soufflage adopte un dispositif de serrage de moule à quatre plaques pour fournir une force de serrage élevée et augmenter la vitesse de serrage. En plus du dispositif de serrage du moule à quatre plaques, il existe également un dispositif de pressurisation spécialement conçu pour augmenter la force de serrage.

5. Système de soufflage

Le système de soufflage de bouteilles est principalement composé d'un dispositif d'étirage, d'un dispositif de pré-soufflage, d'un dispositif de soufflage de bouteilles et d'un dispositif d'évacuation. La préforme est étirée mécaniquement sous l'action de la tige d'étirage, et elle est pré-soufflée en étirement pour donner forme à la bouteille, puis soufflée la bouteille, et enfin éventée hors de la bouteille. La fonction principale du pré-soufflage est de répartir uniformément le matériau et de faciliter le soufflage. Avant le pré-soufflage du gaz, un séchoir à froid est généralement installé. Le gaz passe à travers le filtre pour filtrer l'humidité et les impuretés de l'air. Le gaz est propre et la bouteille formée est exempte d'impuretés. Le refroidisseur peut garantir que la température du moule chute rapidement et l'eau de refroidissement joue un rôle dans la mise en forme.

Le compresseur d'air haute pression est un dispositif spécial de génération de pression d'air pour la machine de soufflage de bouteilles après l'air comprimé. Les compresseurs à piston augmentent la pression de l'air comprimé en augmentant la densité des molécules de gaz par unité de volume en comprimant le volume de gaz. Le gaz dans le compresseur d'air haute pression est comprimé et pénètre dans le réservoir de stockage de gaz, puis passe par le sécheur frigorifique pour éliminer l'eau et réduire la température pour éliminer les impuretés, puis pénètre dans le moteur principal pour le soufflage des bouteilles.

6. Système de contrôle par API

L'automate contrôle le servomoteur et le servomoteur contrôle le mouvement de chaque partie de la machine

Paramètres de5 gallons machine de soufflage de bouteille d'eau

emballage et expédition :
